Camper-Elektrik und Wohnmobil-Elektrik – so planst du dein Stromsystem

Die Camper-Elektrik – oft auch Wohnmobil-Elektrik genannt – ist das Stromsystem deines Reisefahrzeugs: alles, was Strom erzeugt, speichert, absichert und verteilt, damit Licht, Kühlbox, Wasserpumpe und Laptop auch ohne Landstrom laufen. Dazu gehören Bordbatterie, Solaranlage mit Laderegler, Ladebooster, Wechselrichter, Sicherungen und Kabel.

Dieser Ratgeber erklärt von Grund auf, wie dieses System aufgebaut ist, welche Komponenten du brauchst und wie du alles richtig dimensionierst – egal ob ausgebauter Kastenwagen oder großes Reisemobil. Wenn du direkt loslegen willst: Mit dem kostenlosen PowerPlan-Konfigurator stellst du dein System per Klick zusammen und bekommst Kabelquerschnitte, Sicherungen und einen fertigen Schaltplan automatisch dazu.

⚠️ Alle Angaben ohne Gewähr. Dieser Ratgeber ist eine allgemeine technische Orientierung und ersetzt keine fachliche Planung im Einzelfall. Sicherungswerte, Querschnitte und Schaltbeispiele sind Richtwerte und hängen von deinen Komponenten, Leitungslängen, der Verlegeart und den Verbrauchern ab. 230V-Installationen dürfen ausschließlich von einer qualifizierten Elektrofachkraft errichtet, geändert und abgenommen werden (DIN VDE 0100-721). Im Zweifel immer eine Fachkraft hinzuziehen.

Wie die Camper-Elektrik funktioniert: das Grundprinzip

Im Kern folgt jede Camper-Elektrik demselben Prinzip: Eine Stromquelle lädt die Bordbatterie, von dort geht es über eine zentrale Absicherung und Verteilung zu den einzelnen Verbrauchern:

Stromquelle → Bordbatterie → Sicherung / Verteilung → Verbraucher

Die Bordbatterie ist der Speicher, der alles zusammenhält. Auf der einen Seite wird sie geladen, auf der anderen hängen die Verbraucher – die meisten mit 12 Volt, einige (Steckdosen, größere Geräte) mit 230 Volt über einen Wechselrichter. Hast du dieses Grundmuster einmal verstanden, ist der Rest „nur noch" die richtige Dimensionierung der einzelnen Bausteine. Wie ein vollständig autarkes System aufgebaut ist, zeigt der Artikel Autarkes Stromsystem – die Grundlagen.

Woher der Strom kommt: die drei Ladequellen

Geladen wird die Bordbatterie aus bis zu drei Richtungen. Die meisten autarken Camper kombinieren alle drei:

Ladequelle	Wann sie lädt	Gut zu wissen
Solar (mit MPPT-Laderegler)	tagsüber bei Tageslicht	autark und wartungsarm; der Ertrag schwankt mit Wetter und Jahreszeit
Lichtmaschine (über Ladebooster)	während der Fahrt	lädt zuverlässig; ohne Ladebooster wird die Lithium-Batterie oft nicht voll
Landstrom (über Ladegerät)	am Stell- oder Campingplatz	schnell und wetterunabhängig; setzt einen Stromanschluss voraus

Welche Quelle wie groß ausfällt, hängt von deinem Reisestil ab: Wer viel frei steht, setzt auf Solar und eine große Batterie; wer oft fährt oder auf Campingplätzen steht, kommt mit weniger aus. Wie du Solar, Lichtmaschine und Landstrom sinnvoll kombinierst, zeigt Ladequellen kombinieren.

12-Volt- und 230-Volt-Bordnetz im Wohnmobil

In fast jedem Camper laufen zwei Spannungsebenen parallel. Das 12-Volt-Bordnetz (manchmal 24 V) versorgt den Großteil: Beleuchtung, Wasserpumpe, Kühlbox, Lüfter, USB-Lader. Es wird direkt aus der Batterie gespeist und ist das Rückgrat deiner Stromversorgung.

Das 230-Volt-Netz brauchst du nur für Geräte, die es zwingend erfordern – Laptop-Netzteile lassen sich oft auch mit 12 V betreiben, eine Kaffeemaschine oder ein Föhn dagegen nicht. 230 Volt erzeugst du entweder über Landstrom (Außensteckdose am Stellplatz) oder über einen Wechselrichter, der aus der 12-Volt-Batterie 230 Volt macht. Ob 12 oder 24 Volt für dein System sinnvoll sind, klärt der Artikel 12 V oder 24 V im Camper.

Strombedarf berechnen – der erste Schritt der Planung

Bevor du auch nur eine Komponente kaufst, solltest du wissen, wie viel Strom du überhaupt brauchst. Der Strombedarf entscheidet über die Größe von Batterie, Solaranlage und Wechselrichter – wird er zu niedrig angesetzt, sitzt du irgendwann im Dunkeln; zu hoch, und du bezahlst für Kapazität, die du nie nutzt.

Die Rechnung ist einfacher, als sie klingt: Du listest deine Verbraucher mit ihrer Leistung und der täglichen Nutzungsdauer auf und summierst die Wattstunden. Wie das Schritt für Schritt geht, zeigt der Artikel Strombedarf im Camper berechnen – der sinnvollste Startpunkt für deine Planung.

Die Komponenten der Camper- und Wohnmobil-Elektrik im Überblick

Eine vollständige Camper-Elektrik besteht aus einer überschaubaren Zahl an Bausteinen:

• Bordbatterie – der Energiespeicher
• Solaranlage mit MPPT-Laderegler – lädt tagsüber
• Ladebooster (B2B) – lädt während der Fahrt
• Landstrom-Ladegerät – lädt am Stellplatz
• Wechselrichter – erzeugt 230 Volt
• Sicherungen und Verteilung – schützen jede Leitung
• Kabel im richtigen Querschnitt – transportieren den Strom verlustarm
• Batteriemonitor und Trennschalter – Überwachung und sichere Trennung

Worum es bei jedem Baustein geht – und wie du ihn auslegst – findest du hier im Überblick, die Details in den verlinkten Artikeln.

Bordbatterie. Der Energiespeicher. Heute fast immer LiFePO4 (Lithium): leicht, tief entladbar und langlebig; AGM ist günstiger, aber schwerer und empfindlicher gegen Tiefentladung. Die Kapazität (in Amperestunden) richtet sich nach deinem Strombedarf.

Solaranlage & Laderegler. Solarmodule auf dem Dach laden die Batterie tagsüber. Dazwischen sitzt ein MPPT-Laderegler, der die Modulspannung effizient auf die Ladespannung der Batterie bringt. Wie viel Solar du wirklich brauchst, rechnet der Artikel Wie viel Solar für den Camper? vor.

Ladebooster (B2B). Lädt die Bordbatterie während der Fahrt aus der Lichtmaschine – geregelt, damit moderne Lithium-Batterien sauber und schnell voll werden. Ohne Ladebooster bekommen viele Aufbaubatterien über die Lichtmaschine nicht genug Ladung.

Landstrom & Ladegerät. Am Stellplatz lädst du über eine Außensteckdose. Ein Ladegerät (oft im Wechselrichter integriert) wandelt die 230 Volt in die passende Ladespannung um. Wie Landstrom sicher eingebunden wird, gehört in jeden Schaltplan.

Wechselrichter. Macht aus 12 Volt 230 Volt für Steckdosen-Geräte. Wichtig: Seine Dauerleistung muss zum Entladestrom deiner Batterie passen – sonst bricht das System unter Last zusammen. Wie du ihn richtig auslegst, zeigt Wechselrichter richtig dimensionieren.

Sicherungen. Jede Leitung gehört abgesichert – die Sicherung schützt das Kabel, nicht das Gerät, und löst aus, bevor die Leitung überlastet wird. Welche Sicherung wohin gehört, klärt Sicherungen im Camper richtig auswählen.

Kabel & Querschnitt. Der Kabelquerschnitt richtet sich nach Strom und Leitungslänge: zu dünn, und der Spannungsabfall wird zu groß oder das Kabel zu warm. Den passenden Querschnitt rechnest du mit dem Kabelquerschnitt-Rechner aus; die Methodik dahinter erklärt Kabelquerschnitt berechnen.

Batteriemonitor & Trennschalter. Ein Monitor (Shunt) zeigt dir den echten Ladezustand – deutlich verlässlicher als eine reine Spannungsanzeige. Ein Batterietrennschalter trennt die Batterie für Wartung und Standzeiten sicher vom System; warum das wichtig ist, erklärt Batterietrennschalter im Camper.

Eine durchsuchbare Übersicht echter Produkte (Victron, ECTIVE, Bulltron, Votronic u. a.) findest du in der Komponenten-Datenbank.

Camper-Elektrik planen: vom Konzept zum Schaltplan

Wenn die Komponenten feststehen, brauchst du einen Plan, der zeigt, wie alles zusammenhängt – welche Sicherung wo sitzt und welcher Querschnitt wohin verlegt wird. Genau das ist der Schaltplan, und er ist der Schritt, an dem die meisten Fehler passieren – oder eben vermieden werden.

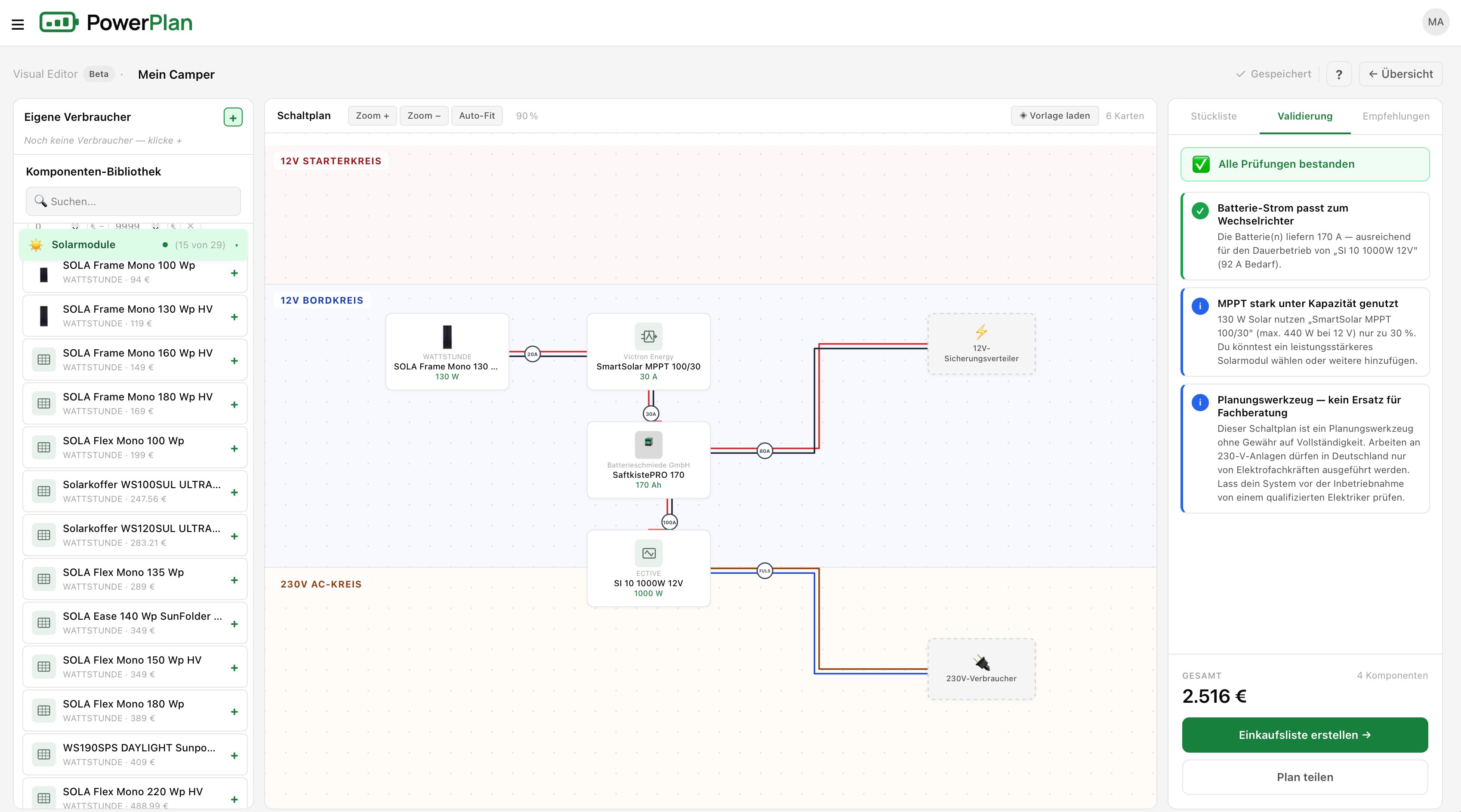

Du musst ihn nicht von Hand zeichnen: Im PowerPlan-Konfigurator trägst du deine Komponenten ein, und das Tool dimensioniert Kabel und Sicherungen als zusammenhängende Kette, warnt bei Engpässen (etwa wenn der Wechselrichter mehr zieht, als die Batterie liefern kann) und erzeugt einen sauberen Schaltplan inklusive Stückliste und PDF-Export. Wie so ein Plan aufgebaut ist – mit Beispielen vom einfachen 12-Volt-System bis zum Vollausbau – zeigt der Ratgeber Camper-Elektrik-Schaltplan erstellen.

230 Volt im Wohnmobil: Sicherheit und Vorschriften

Beim 12-Volt-Bordnetz kannst du als Selbstausbauer vieles selbst machen. Bei 230 Volt ist das anders: Diese Installation unterliegt besonderen Vorschriften (DIN VDE 0100-721) und gehört in die Hände einer Elektrofachkraft. Der 230-Volt-Kreis muss über einen FI/LS-Schalter (Fehlerstrom- und Leitungsschutzschalter) abgesichert werden, der bei einem Fehler sofort abschaltet.

Das heißt nicht, dass du nichts planen darfst – im Gegenteil: Ein durchdachter Plan, der zeigt, wo Landstrom, Wechselrichter und FI/LS sitzen, macht die Arbeit der Fachkraft schneller und die spätere Abnahme (etwa für die TÜV-Eintragung) nachvollziehbar. Nur das tatsächliche Verlegen und Anschließen der 230-Volt-Seite überlässt du dem Profi.

Was kostet eine Camper-Elektrik?

Eine pauschale Zahl gibt es nicht – die Kosten hängen stark davon ab, wie autark du sein willst. Als grobe Orientierung:

• Einfaches 12-Volt-System (Batterie, etwas Solar, Sicherungen, Licht, USB): je nach Batteriegröße meist im niedrigen vierstelligen Bereich.
• Mittleres autarkes System (größere LiFePO4-Batterie, mehr Solar, Ladebooster, Batteriemonitor): deutlich mehr, vor allem getrieben von Batterie- und Solarkapazität.
• Vollausbau mit 230 Volt (zusätzlich Wechselrichter, Landstrom, FI/LS, Fachkraft-Montage): nochmals höher, plus die Kosten für die Elektrofachkraft.

Den größten Hebel hat fast immer die Batterie. Es lohnt sich deshalb, zuerst den Strombedarf realistisch zu ermitteln und die Anlage darauf auszulegen, statt auf Verdacht zu überdimensionieren.

→ Ausführlich mit Rechenbeispiel: Was kostet eine Camper-Elektrik?

Häufige Fehler bei der Camper-Elektrik

• Strombedarf zu niedrig geschätzt – die Batterie ist ständig leer, weil der reale Verbrauch unterschätzt wurde.
• Batterie zu klein für den Wechselrichter – die Dauerleistung des Wechselrichters übersteigt den Entladestrom der Batterie; unter Last bricht die Spannung ein.
• Kein Ladebooster – die Aufbaubatterie wird über die Lichtmaschine nie richtig voll.
• 12 Volt und 230 Volt vermischt – statt als getrennte Ebenen geplant; gefährlich und unübersichtlich.
• Kabelquerschnitt zu klein – besonders bei langen Leitungen (Solar vom Dach, Wechselrichter zur Batterie) wird der Spannungsabfall zu groß.
• 230 Volt selbst verlegt – ohne Elektrofachkraft und ohne FI/LS; ein echtes Sicherheits- und Versicherungsrisiko.

Camper-Elektrik planen – kostenlos mit dem Konfigurator

Du musst weder teure Software kaufen noch alles auf Papier zeichnen. Mit dem PowerPlan-Konfigurator stellst du dein Camper- oder Wohnmobil-System Schritt für Schritt zusammen und bekommst automatisch:

• passend dimensionierte Kabelquerschnitte und Sicherungen als zusammenhängende Kette,
• eine Warnung bei Engpässen, bevor du etwas kaufst,
• einen fertigen Schaltplan plus Stückliste und PDF-Export – für Werkstatt, TÜV oder Selbstausbau.

Alles herstellerneutral, kostenlos und ohne Anmeldung.

👉 Jetzt deine Camper-Elektrik planen

Häufige Fragen zur Camper- und Wohnmobil-Elektrik

Was gehört alles zur Camper-Elektrik? Zur Camper-Elektrik gehören Bordbatterie, Lademöglichkeiten (Solar mit Laderegler, Ladebooster für die Fahrt, Landstrom-Ladegerät), Absicherung und Verteilung, die Verbraucher selbst sowie – sofern 230 Volt gebraucht wird – ein Wechselrichter mit FI/LS-Schutz.

Ist Camper-Elektrik dasselbe wie Wohnmobil-Elektrik? Ja. Beide Begriffe bezeichnen das Stromsystem im Reisefahrzeug – vom ausgebauten Kastenwagen bis zum integrierten Reisemobil. Aufbau und Komponenten sind identisch.

Kann ich die Wohnmobil-Elektrik selbst machen? Das 12-Volt-Bordnetz können viele Selbstausbauer mit Sorgfalt selbst installieren. Die 230-Volt-Installation dagegen darf nur eine Elektrofachkraft errichten und abnehmen (DIN VDE 0100-721).

Wie viel Batterie und Solar brauche ich? Das ergibt sich aus deinem Strombedarf. Als grobe Faustregel orientierst du die Batteriekapazität an deinem Tagesverbrauch und die Solarleistung daran, wie schnell du tagsüber wieder nachladen willst – die verlinkten Artikel rechnen beides konkret vor.

Brauche ich überhaupt 230 Volt im Camper? Nur, wenn du Geräte hast, die zwingend Netzspannung brauchen (etwa bestimmte Küchengeräte). Vieles läuft auch mit 12 Volt – das spart einen Wechselrichter und Komplexität.

Wie plane ich die Camper-Elektrik, ohne Elektriker zu sein? Indem du strukturiert vorgehst: erst Strombedarf, dann Komponenten, dann Schaltplan. Der PowerPlan-Konfigurator nimmt dir die Dimensionierung von Kabeln und Sicherungen ab und warnt bei Fehlern.

---
