Camper-Elektrik-Schaltplan erstellen: Aufbau, Beispiele & kostenlose Vorlage

Ein Camper-Elektrik-Schaltplan ist der Bauplan deiner Stromversorgung: Er zeigt, wie Batterie, Solar, Laderegler, Wechselrichter und Verbraucher zusammenhängen, welche Sicherung wo sitzt und welcher Kabelquerschnitt verlegt wird. Dieser Ratgeber erklärt, wie ein Schaltplan für 12V und 230V aufgebaut ist – vom einfachen Basis-System bis zur Erweiterung um Solar und Landstrom – und wie du deinen eigenen Plan in wenigen Minuten kostenlos erstellst, ganz ohne Zeichnen oder zusätzliche Software.

⚠️ Alle Angaben ohne Gewähr. Dieser Ratgeber ist eine allgemeine technische Orientierung und ersetzt keine fachliche Planung im Einzelfall. Sicherungswerte, Querschnitte und Schaltbeispiele sind Richtwerte und hängen von deinen Komponenten, Leitungslängen, der Verlegeart und den Verbrauchern ab. 230V-Installationen dürfen ausschließlich von einer qualifizierten Elektrofachkraft errichtet, geändert und abgenommen werden (DIN VDE 0100-721). Im Zweifel immer eine Fachkraft hinzuziehen.

Was ist ein Camper-Elektrik-Schaltplan – und warum du einen brauchst

Viele starten den Camper-Ausbau ohne Schaltplan und ärgern sich später. Dabei gibt es vier handfeste Gründe, warum sich der Plan vor dem ersten Kabel lohnt:

• Sicherheit. Die häufigsten elektrischen Brandrisiken im Camper entstehen aus zu großen Sicherungen, zu dünnen Kabeln und schlechten Verbindungen. Ein Schaltplan zwingt dich, jede Sicherung und jeden Querschnitt einmal sauber durchzudenken, bevor du baust – das findet Fehler, die sonst erst unterwegs auffallen.
• TÜV-Eintragung. Wer den Ausbau als Wohnmobil eintragen lässt, wird zur Elektrik befragt: Wo sitzt die Hauptsicherung, wo der Batterietrennschalter, wie ist die Lichtmaschinenladung abgesichert? Ein vorgelegter Schaltplan macht die Prüfung nachvollziehbar.
• Wartung. Welcher Querschnitt liegt am Wechselrichter? Wo ist die Sicherung für die zweite Steckdose? Nach zwei Jahren weißt du das nur noch mit Plan.
• Versicherung. Im Schadensfall will die Versicherung wissen, ob nach den anerkannten Regeln der Technik installiert wurde. Schaltplan plus Sicherungs- und Querschnittsberechnung sind dafür ein starker Nachweis.

Was ein guter Schaltplan enthält

Ein vollständiger Camper-Elektrik-Schaltplan zeigt mehr als nur „Kästchen mit Strichen". Diese Punkte gehören hinein:

• Getrennte 12V- und 230V-Ebenen – die beiden Bordnetze werden klar voneinander abgesetzt dargestellt.
• Energiequellen, Speicher und Verbraucher sauber gruppiert: Solar, Lichtmaschine/Ladebooster und Landstrom als Quellen; Aufbaubatterie als Speicher; Licht, Kühlbox, Wasserpumpe, Steckdosen als Verbraucher.
• Alle Sicherungen mit Wert (z. B. Hauptsicherung an der Batterie, Einzelabsicherungen der Abgänge).
• Kabelquerschnitte und ungefähre Längen an den wichtigen Leitungen.
• Schalt- und Trennelemente wie Batterietrennschalter und – bei 230V – ein FI/LS-Schutzschalter.

Die wichtigsten Schaltplan-Symbole

Die meisten Camper-Schaltpläne kommen mit einer Handvoll Symbole aus. Eine kurze Legende reicht zum Lesen:

Element	Wofür im Camper	Worauf achten
Batterie (+ / −)	Aufbau- und Starterbatterie	Aufbau und Starter optisch trennen
Sicherung	Haupt- und Einzelsicherungen	Wert (z. B. 200 A) am Symbol notieren
Sammelschiene (Busbar)	Plus- und Minus-Verteilung	Plus rot, Minus schwarz konsequent halten
MPPT-Laderegler	Solarladung	Zwischen Modul und Batterie
Ladebooster (B2B)	Laden über die Lichtmaschine	Eigene Absicherung beidseitig
Wechselrichter	230V aus der Batterie	Dauerleistung zum Batterie-Entladestrom passend
FI/LS-Schalter	230V-Schutz (Landstrom/Wechselrichter)	Pflicht bei 230V (DIN VDE 0100-721)

Beispiel-Schaltpläne in 3 Stufen

Am einfachsten verstehst du den Aufbau, wenn du ihn in Stufen denkst – vom einfachen autarken System bis zum Vollausbau mit 230V. Jede Stufe baut auf der vorherigen auf. Die folgenden Beispiele sind echte Pläne aus dem PowerPlan-Konfigurator.

Stufe 1 – Einfaches 12V-System mit Solar

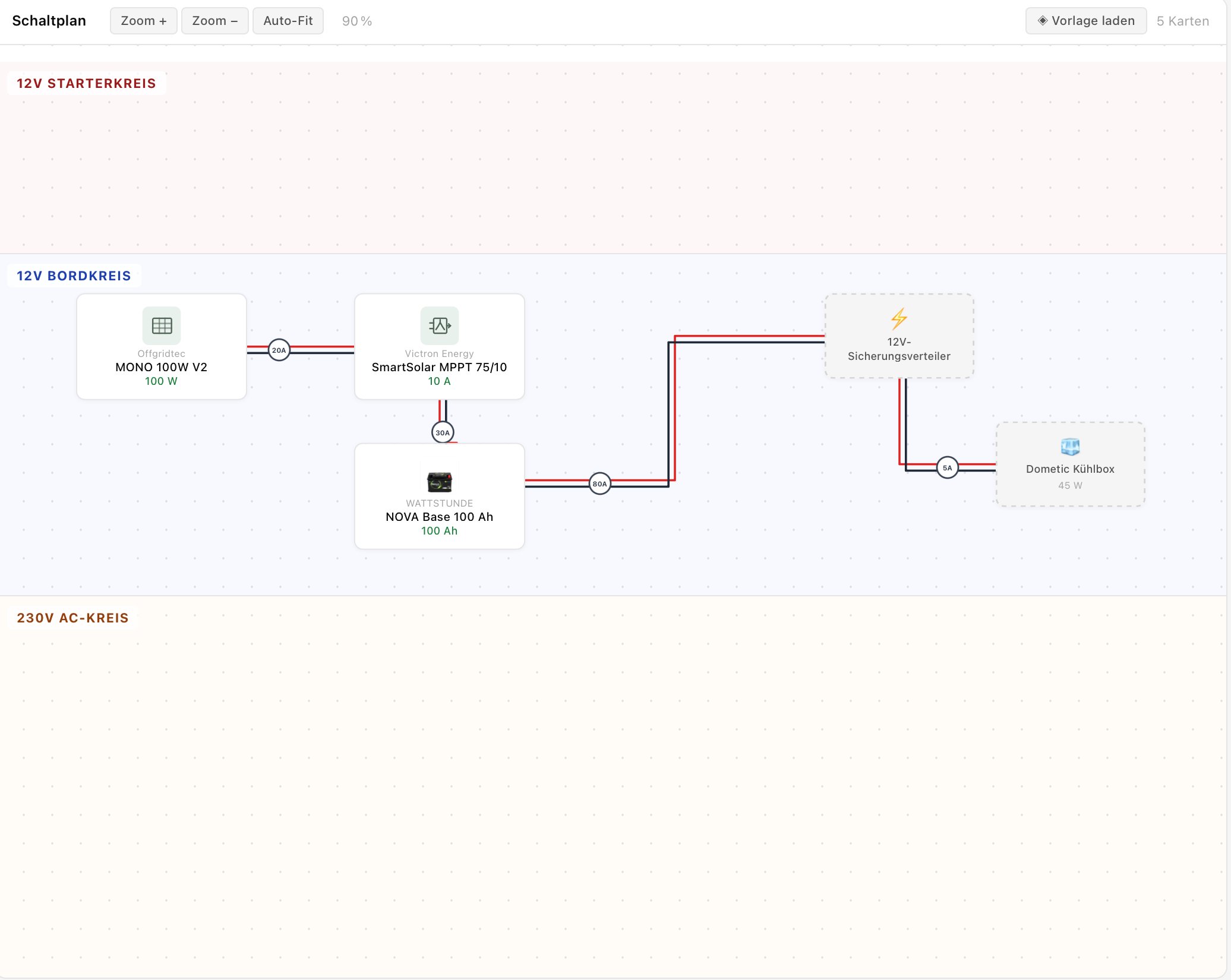

Das autarke Grundsystem: Ein Solarmodul lädt über einen MPPT-Laderegler die Aufbaubatterie. Von der Batterie geht es über die Hauptsicherung auf den 12V-Sicherungsverteiler, von dem jeder Verbraucher – hier eine Kühlbox – einzeln abgesichert abzweigt. So schützt jede Sicherung genau ihre Leitung.

Stufe 2 – Plus Wechselrichter für 230V

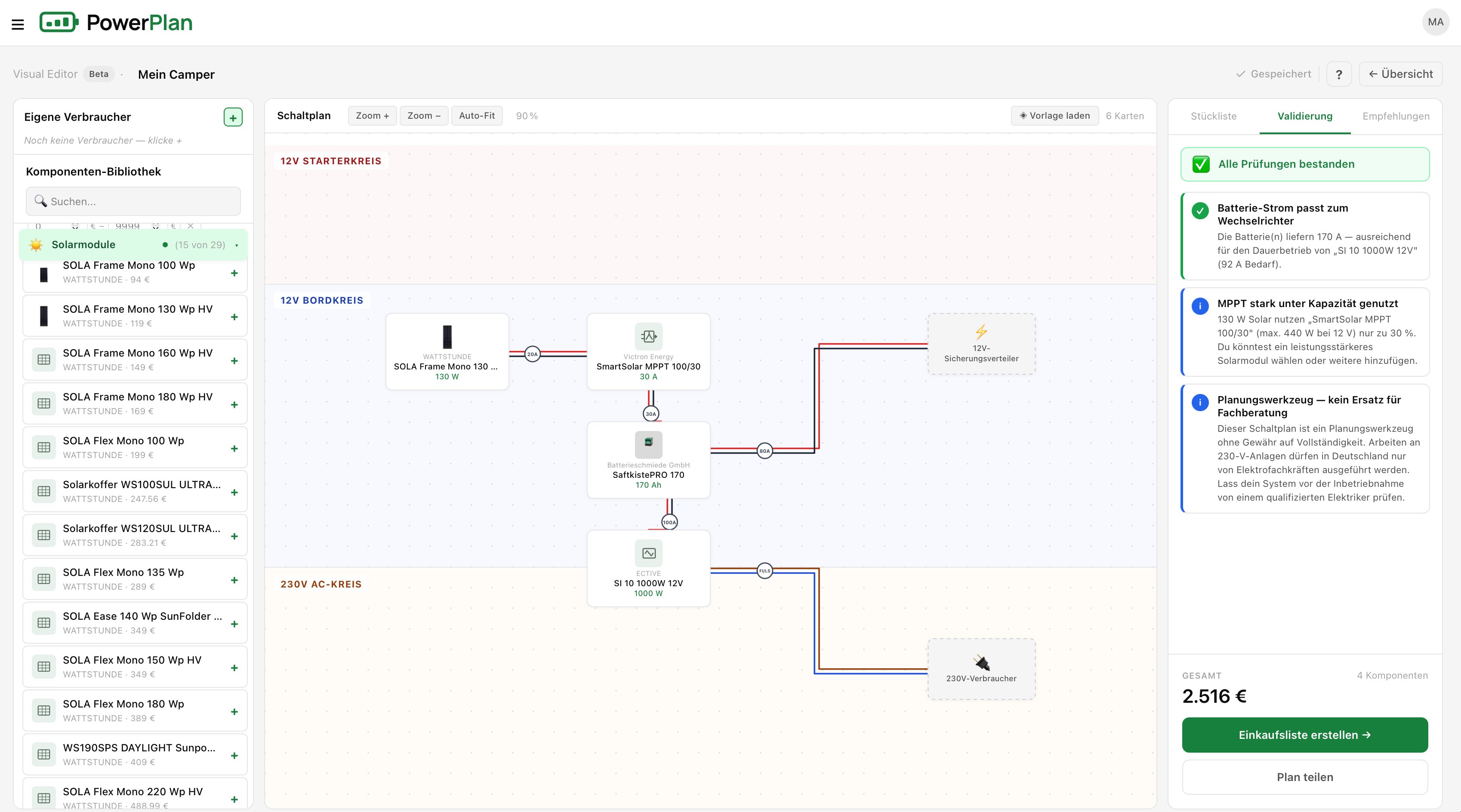

Jetzt kommt 230V dazu: Ein Wechselrichter erzeugt aus der Batterie 230V für Geräte wie Laptop-Netzteil oder Kaffeemaschine. Weil er hohe Ströme zieht, braucht die Leitung zur Batterie einen dicken Querschnitt und eine entsprechend große Sicherung. Wichtig – und im Konfigurator direkt geprüft: Die Dauerleistung des Wechselrichters muss zum Entladestrom der Batterie passen.

Stufe 3 – Vollausbau: Landstrom, Ladebooster & FI/LS

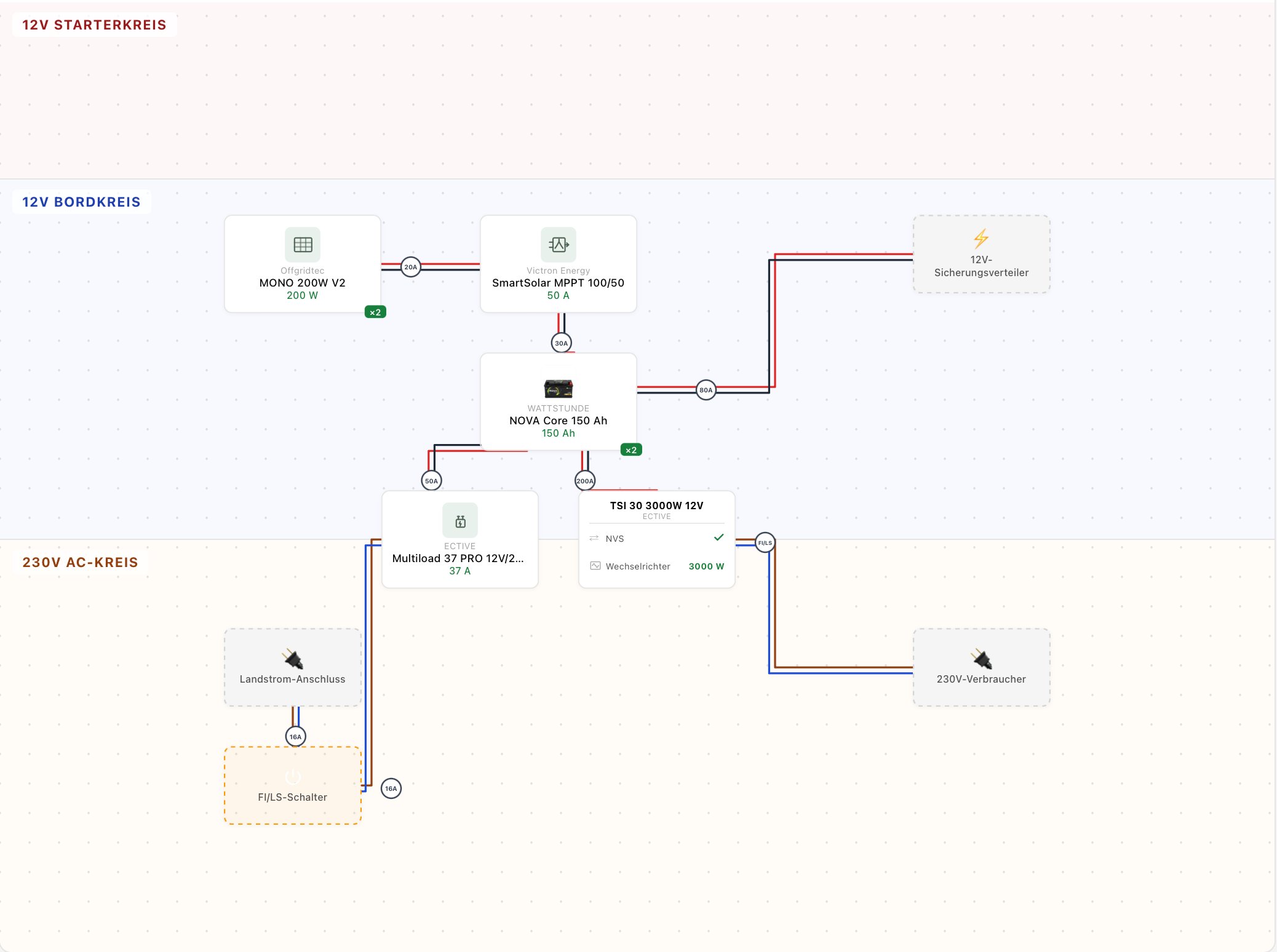

Die Vollausbaustufe ergänzt drei Dinge: einen Ladebooster (B2B), der die Aufbaubatterie während der Fahrt über die Lichtmaschine lädt; den Landstrom-Anschluss für den Campingplatz; und einen leistungsstärkeren Wechselrichter. Der gesamte 230V-Kreis – Landstrom wie Wechselrichter – läuft über einen FI/LS-Schutzschalter, bei 230V Pflicht (DIN VDE 0100-721).

Sicherungen und Kabelquerschnitt – das Wichtigste in Kürze

Zwei Regeln entscheiden über die Sicherheit deiner Anlage:

1. Die Sicherung schützt das Kabel, nicht das Gerät. Sie wird so gewählt, dass sie auslöst, bevor die Leitung überlastet wird – also passend zum verlegten Querschnitt.
2. Der Querschnitt richtet sich nach Strom und Länge. Je höher der Strom und je länger die Leitung, desto dicker das Kabel – sonst wird der Spannungsabfall zu groß und die Leitung zu warm.

Die konkreten Werte (Sicherungsgrößen, Querschnitts-Tabellen, zulässiger Spannungsabfall) findest du ausführlich in unseren Detail-Ratgebern:

• Kabelquerschnitt berechnen
• Die richtige Sicherung auswählen
• Batterietrennschalter richtig einsetzen

Den passenden Querschnitt und die Absicherung für eine einzelne Leitung rechnest du in Sekunden mit dem Kabelquerschnitt-Rechner aus.

Häufige Fehler beim Camper-Schaltplan

• Sicherung zu groß für den Querschnitt – die häufigste und gefährlichste Verwechslung.
• 12V und 230V vermischt statt als getrennte Ebenen dargestellt.
• Hauptsicherung an der Batterie vergessen – sie gehört so nah wie möglich an den Pluspol.
• Ladebooster oder MPPT ohne eigene Absicherung eingezeichnet.
• Wechselrichter überdimensioniert im Verhältnis zum Batterie-Entladestrom – die Batterie kann den Dauerstrom dann nicht liefern.
• Spannungsabfall bei langen Leitungen unterschätzt (z. B. Solar vom Dach bis zur Batterie).

Schaltplan automatisch erstellen – kostenlos, ohne Zeichnen

Du musst deinen Schaltplan nicht auf Papier zeichnen und keine teure Software kaufen. Mit dem PowerPlan-Konfigurator stellst du dein Camper-Stromsystem per Klick zusammen – und der Schaltplan entsteht automatisch mit:

• automatisch dimensionierten Kabelquerschnitten und Sicherungen als zusammenhängende Kette,
• normgerechter 230V-Behandlung über FI/LS (DIN VDE 0100-721),
• echten Hersteller-Datenblättern (herstellerneutral, keine Werbung),
• Stückliste und PDF-Export für TÜV, Werkstatt oder Selbstausbau.

Alles kostenlos und ohne Anmeldung.

👉 Jetzt deinen Schaltplan kostenlos erstellen

Häufige Fragen zum Camper-Elektrik-Schaltplan

Wie erstelle ich einen Camper-Elektrik-Schaltplan? Du kannst ihn von Hand zeichnen oder dir mit dem PowerPlan-Konfigurator automatisch erstellen lassen: Komponenten auswählen, verbinden – Schaltplan, Kabelquerschnitte und Sicherungen entstehen automatisch und lassen sich als PDF exportieren.

Was muss ein Schaltplan für die Camper-Elektrik enthalten? Getrennte 12V- und 230V-Ebenen, alle Energiequellen (Solar, Ladebooster, Landstrom), die Aufbaubatterie, sämtliche Verbraucher, jede Sicherung mit Wert sowie die Kabelquerschnitte der wichtigen Leitungen.

Brauche ich für die TÜV-Eintragung einen Schaltplan? Für die Eintragung als Wohnmobil fragt der Prüfer nach Nachweisen zur Elektrik. Ein Schaltplan mit Sicherungs- und Querschnittsangaben ist dafür ein starker Nachweis und macht die Prüfung nachvollziehbar.

Dürfen 12V und 230V in einen Schaltplan? Ja, beide Bordnetze werden üblicherweise in einem Plan dargestellt – aber klar voneinander getrennt. Der 230V-Teil muss über einen FI/LS-Schutzschalter laufen und darf nur von einer Elektrofachkraft errichtet werden (DIN VDE 0100-721).

Welche Software brauche ich für einen Camper-Schaltplan? Keine. Der PowerPlan-Konfigurator läuft direkt im Browser, kostenlos und ohne Installation oder Anmeldung – inklusive PDF-Export.

Kann ich den Schaltplan auch selbst zeichnen? Klar. Für einfache Systeme reicht eine saubere Skizze. Sobald Solar, Ladebooster und 230V dazukommen, ist ein Tool aber deutlich schneller und rechnet Querschnitte und Sicherungen gleich mit.

---
